Focus de la série RVA:

  • Excellente étanchéité pour les corps solides !
  • Un débit de production parfaitement libre → Sans perte de pression + sans obturation !
  • Le robuste pour les applications rudes !
  • Remplacement convivial du manchon !
  • Sécurité élevée – Pas de pièces en mouvement !

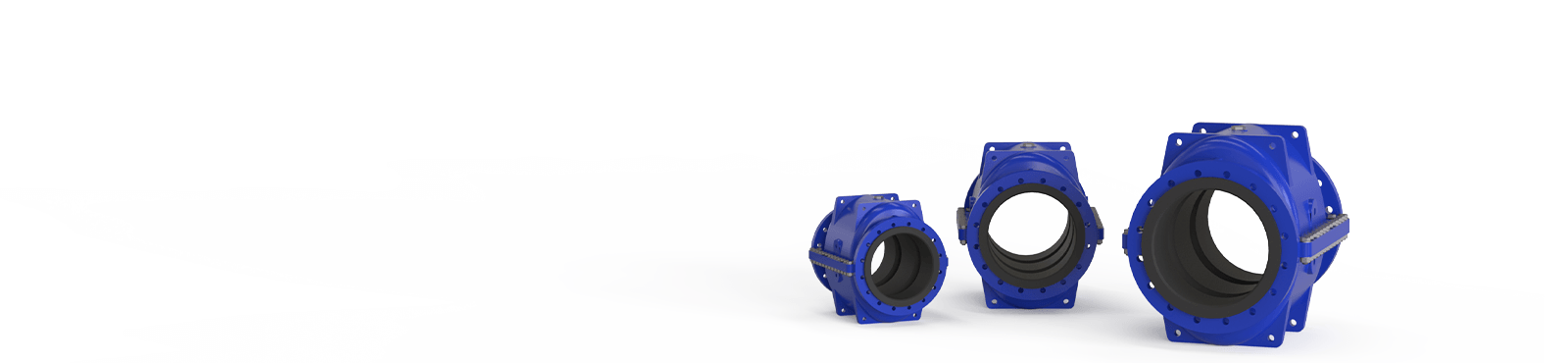

Vannes à manchon pneumatiques avec raccord de bride- Série RVA

Les vannes à manchon pneumatiques de la série RVA sont disponibles pour des diamètres nominaux allant de DN25 à DN350. DN400 et DN450 disponibles sur demande.

Elles sont conçues en standard avec un raccord pour bride conforme à DIN EN 1092 (PN10/16). Sur demande, les vannes à manchon pneumatiques de la série RVA peuvent être réalisées avec un raccord pour bride selon ANSI B 16.5-150lbs.

Composition des vannes à manchon AKO Série RVA

Les vannes à manchon pneumatiques de la série RVA se composent du manchon pièce maîtresse de toute vanne à manchon et d'un corps en deux parties (demi-coques). Le manchon de la vanne à manchon se trouve centré dans le corps de la vanne à manchon pneumatique de la série RVA en raison des deux bridages du corps et de la géométrie du manchon. Les deux moitiés du corps sont rendues étanches par pression l'une contre l'autre avec un profil en PTFE pour garantir l’étanchéité.

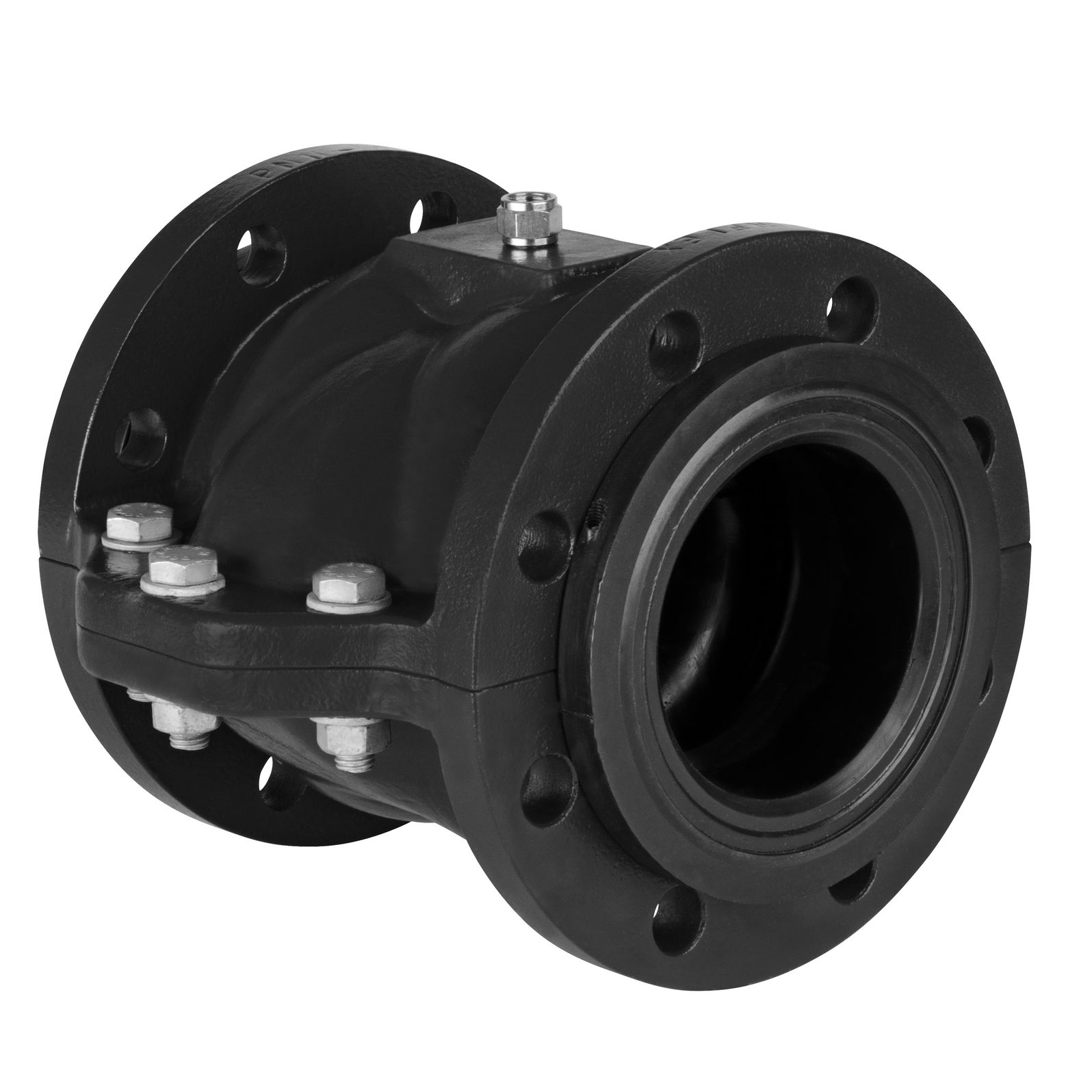

Vanne à manchon pneumatique avec raccord pour bride, série RVA

Matériaux des vannes à manchon AKO Série RVA

Le choix parmi 10 qualités d'élastomères différentes pour le manchon (gomme naturelle, gomme naturelle de qualité alimentaire, néoprène, EPDM, EPDM de qualité alimentaire, viton, nitrile, nitrile de qualité alimentaire, hypalon, CSM) permet une utilisation des vannes à manchon pneumatiques de la série RVA dans une palette très large et quasi-illimitée d'applications.

Le corps de la vanne à manchon pneumatique de la série RVA est disponible, au choix en

  • fonte grise ou
  • aluminium.

 Le diamètre nominal DN400 est disponible en

  • acier

Pressions de service maximales de vannes à manchon pneumatiques série RVA:

DN25-DN300:   4 bar
DN350-DN400
: 3 bar
DN450: 2 bar

Secteurs industriels, applications:

  • Industrie du papier
  • Industrie du textile
  • Industrie du bois
  • Industrie du tabac
  • Industrie de la métallurgie
  • Industrie minière
  • Industrie du recyclage
  • Traitement des déchets
