Vanne guillotine type A

La vanne guillotine type A est une vanne à montage entre brides étanche d'un côté utilisée généralement pour des applications industrielles. La vanne guillotine est surtout utilisée dans

  • l'industrie du papier et de la cellulose,
  • l'industrie chimique,
  • l'industrie minière,
  • les centrales électriques et
  • l'industrie agro-alimentaire
  • les méthaniseurs,
  • les stations de traitement des eaux usées
  • l'industrie sucrière,
  • la sidérurgie et
  • l'industrie de l'alimentation animale

Les diamètres de la vanne guillotine nominaux disponibles vont de DN50 à DN1200 avec raccord de bride conforme à EN 1092-2 PN10 ou à ANSI B16.5.

Retour au sommaire Vannes à guillotine.

Vanne guillotine, actionnée pneumatiquement

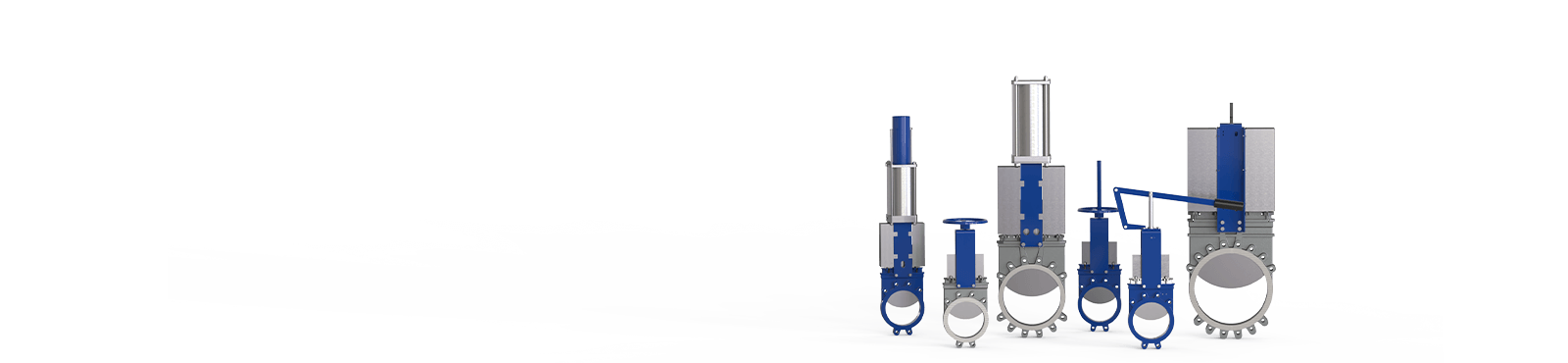

Variantes de commandes pour les vannes guillotine type A

Plusieurs variantes de commandes sont disponibles par volant actionné manuellement avec tige montante ou non montante, par un vérin pneumatique double effet et siimple effet (vanne fermée par ressort) ou par servocommande électrique.

Toutes les vannes guillotine livrées par AKO peuvent être équipées ultérieurement avec un autre type de commande. En général un kit de modification est suffisant.

Vanne guillotine, actionnée électriquement
Vanne guillotine, actionnée pneumatiquemet
Vanne guillotine, actionné par volant, broche montante
Vanne guillotine, actionnée par volant
Vanne guillotine, actionnée par levier manuel

Caractéristiques techniques des vannes á guillotine type A

La structure de la vanne guillotine étanche d'un seul côté comprend un corps monobloc coulé avec montage entre brides à emboîtement, avec des nervures de renfort pour des diamètres nominaux plus importants assurant une meilleure robustesse.

Le corps monobloc de la vanne guillotine est disponible soit en fonte grise (GG25), soit en acier inox AISI 1.4408 (CF8M).

La pelle de la vanne guillotine est conçue de façon standard en acier inox AISI 304 ou en AISI 316. L’extrémité de la pelle de la vanne guillotine est doté d'un chanfrein qui permet de sectionner les solides et garantit une étanchéité certaine en position fermée. Pour des pressions de service plus importantes, on peut sur demande, augmenter l'épaisseur de pelle de la vanne guillotine et/ou utiliser un matériau de qualité supérieure.

L'étanchéité de la pelle dans le corps monobloc est assurée par une garniture d'étanchéité en élastomère maintenue dans une bague d'appui en inox, elle peut également être réalisée sans garniture d'étanchéité (étanchéité métallique).

Le matériau standard de la garniture d'étanchéité élastomérique de la vanne guillotine est l'EPDM. Des alternatives telles que le nitrile, le PTFE ou le silicone (conforme à la réglementation FDA) sont disponibles.

La garniture de presse-étoupe se compose de plusieurs couches de fibres tressées. On intercale en standard un joint torique en EPDM dans les couches de garniture de presse-étoupe de la vanne guillotine. On peut choisir des fibres tressées en coton suiffé, en fibre synthétique avec un revêtement PTFE, en PTFE tressé, en graphite, en fibre céramique ou en dynapack.

Pressions de service maximales de la vanne guillotine AKO type A

DN50-DN250: 10 bar
DN300-DN400: 6 bar
DN450: 5 bar
DN500-DN600: 4 bar
DN700-DN1200: 2 bar

Brides standard

EN 1092-2 PN 10 et ANSI B16.5 (class 150).

Normes appliquées

DIR 98/37/CE (Directive Machine)
DIR 97/23/CE (DESP) Fluide: Groupe 1(b), 2 (Catégorie 1, Module A)
DIR 94/9/CE (ATEX) Groupe II, Catégorie 3: Zones 2 et 22.
