Vannes à manchon hygiéniques et aseptiques

Les nouvelles vannes à manchon aseptiques AKO de la série VMCE séduisent par leurs design hygiénique. La facilité de nettoyage, un système modulaire et flexible ainsi qu’une longue durée de vie des manchons ne sont que quelques uns des avantages de ce type de vannes à manchon.

Une fois installé ces vannes assurent une fonction tout ou rien ou avec l’aide d’une électrovanne proportionnelle peuvent servir à réguler ou doser un fluide.

Les vannes à manchon de la série VMCE sont disponibles du DN 10 au DN 125.

Raccordements aseptiques pour processus hygiéniques

  • Embout à souder selon DIN 11850 Série 2
  • Embout à souder selon ASTM A554
  • Raccord par bride selon DIN 11853-2 (BF)
  • Raccord par bride selon DIN 11864-2 forme A (BF)
  • Raccord clamp selon DIN 11853-3 (BKS)
  • Raccord fileté selon DIN 11853-1 (GS)

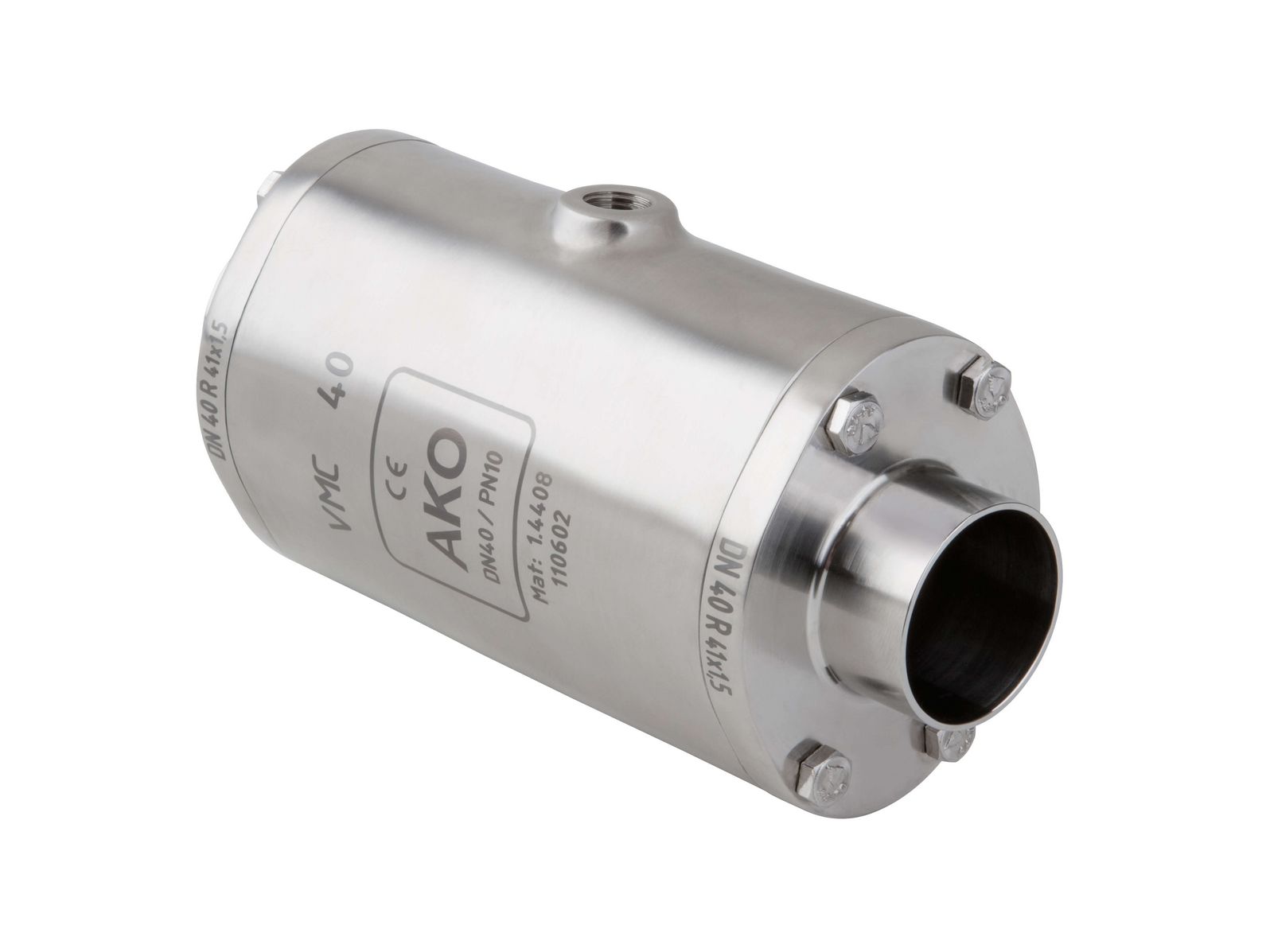

Embout à souder

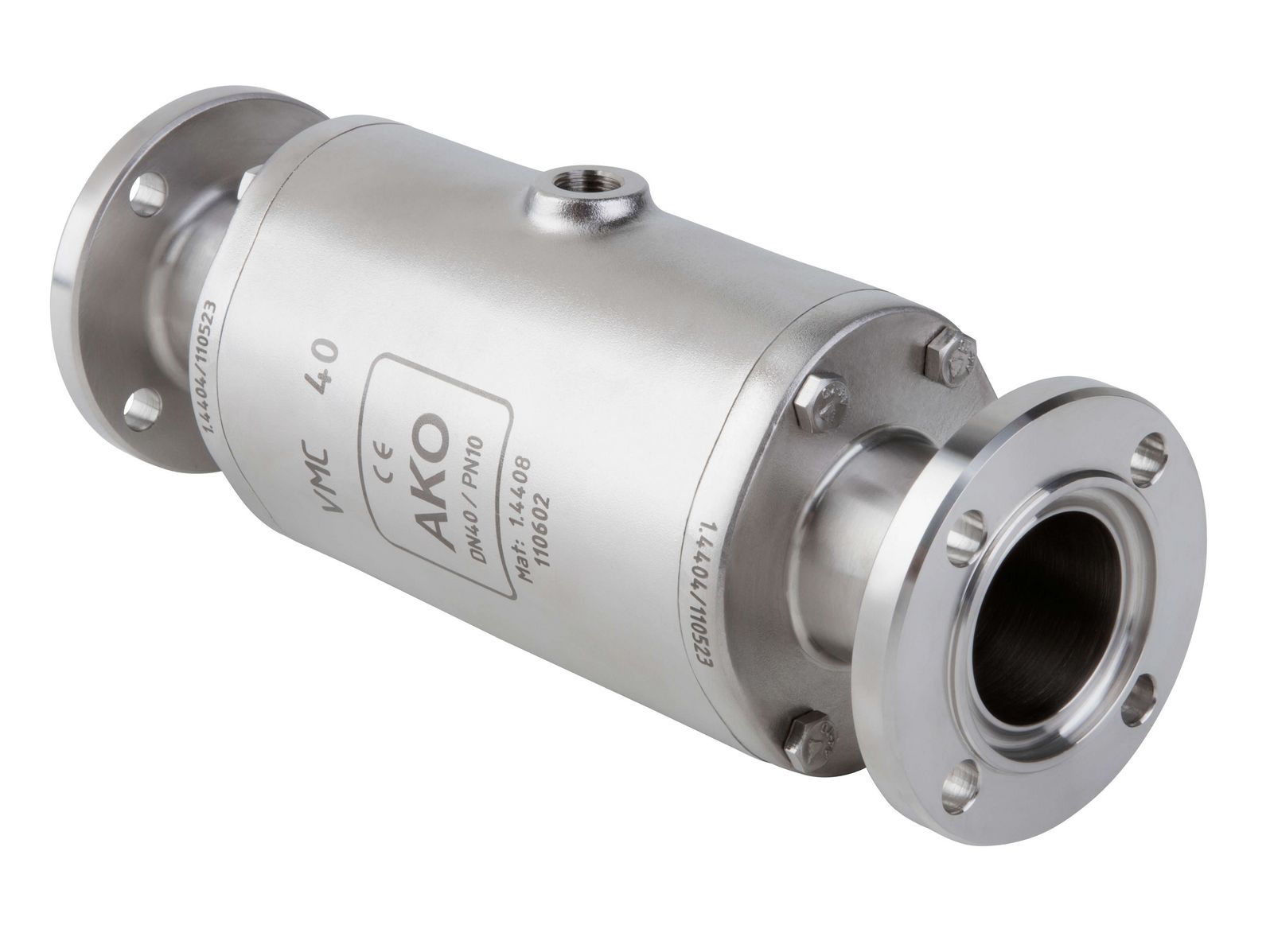

Raccord pour bride
Raccord clamp

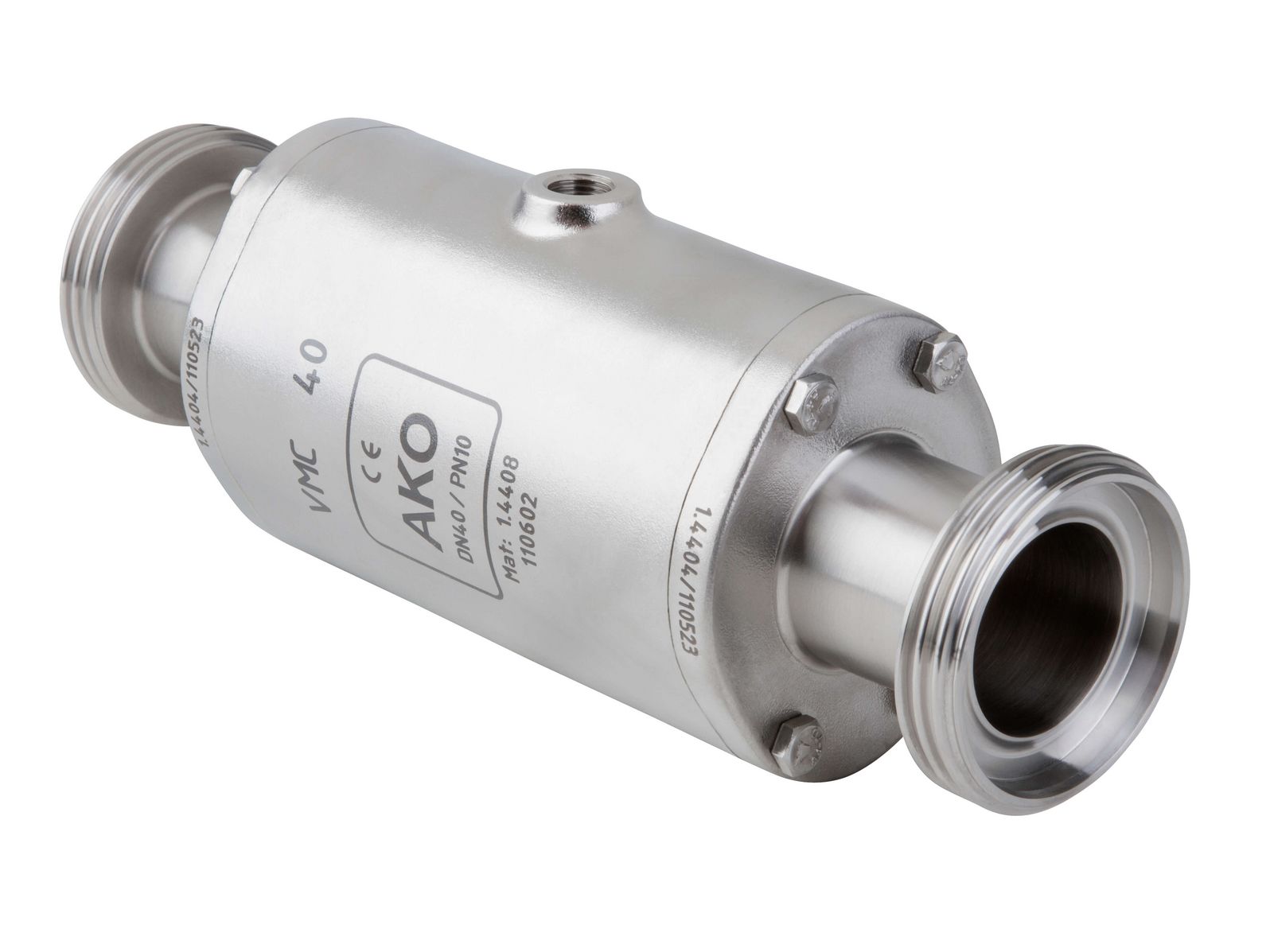

Raccord fileté

Les nouvelles vannes à manchon sont faciles à

  • nettoyer (CIP),
  • stérilisables (SIP
  • et de conception étanche aux bactéries

selon EHEDG type EL-Classe 1 et type EL-Aseptique Classe 1, d’autre part les vannes à manchon VMCE sont raclables.

Certification EHEDG

Domaines d’applications

Les vannes à manchon pneumatiques avec des raccords aseptiques et hygiéniques sont particulièrement adaptées pour les secteurs agro-alimentaires, pharmaceutiques, chimiques et de la boisson.

Matériaux

Les vannes à manchon en inox sont disponibles de stock dans les matériaux suivants:

  • Corps: inox 1.4408
  • Brides et raccords: inox 1.4404

D’autres qualités d’inox sont proposés sur demande. La finition standard des surfaces en contact avec les fluides est de classe Ra 0,5, les surfaces externes sont électropolies en standard avec une rugosité de Ra 3-4. Sur demande les surfaces internes et externes peuvent être polies mécaniquement en finition Ra 0,3.
