Les vannes à manchons régulent les boules d’alu dans la construction des ailes d’avion

Le fabricant de composants en aluminium et en acier construit entre autres les ailes pour les avions, et mise depuis plus de 10 ans, sur les vannes à manchons de la série VM d’AKO Armaturen. La vannes à manchons montées se chargent de réguler le transport des boules en aluminium qui sont nécessaires à la fabrication des composants.

Dans la construction aéronautique, le poids de chaque composant joue un rôle central car un poids total élevé implique une consommation en kérosène plus importante. C’est pourquoi la majeur partie des pièces nécessaires pour construire les avions est fabriquée en aluminium. Ce matériau se caractérise par sa légèreté tout en offrant une grande stabilité.


Vous aussi, vous fabriquez des composants aéronautiques ?
AKO propose aussi des vannes à manchons fiables et durables pour votre application !



Spécialisée dans les composants aéronautiques en aluminium, la société a opté pour les vannes à manchons de la série VM d’un diamètre nominal DN 20 d’AKO Armaturen afin de transporter le matériau sortant. Ces vannes ont prouvé leur fiabilité et une fermeture sûre ainsi qu’une ouverte/fermeture rapide. Grâce à l’élastomère anti-abrasif utilisé, le manchon dure particulièrement longtemps, même avec des produits très abrasifs.

« En plus de 10 ans, nous n’avons eu qu’un problème minime sur un seul manchon... »

Afin de satisfaire les exigences en matière de sécurité, l’installation complète est entretenue tous les six mois. Les vannes à manchons montées et en particulier les manchons à l’intérieur de ces dernières sont ici particulièrement contrôlés. « En plus de 10 ans, nous n’avons eu qu’un problème minime sur un seul manchon, qui a été immédiatement remplacé et remonté avec la vanne dans l’installation », explique l'ingénieur sur place. Les manchons contrôlés sont en général en caoutchouc naturel et se laissent remonter dans un état irréprochable sans problème dans l’installation.

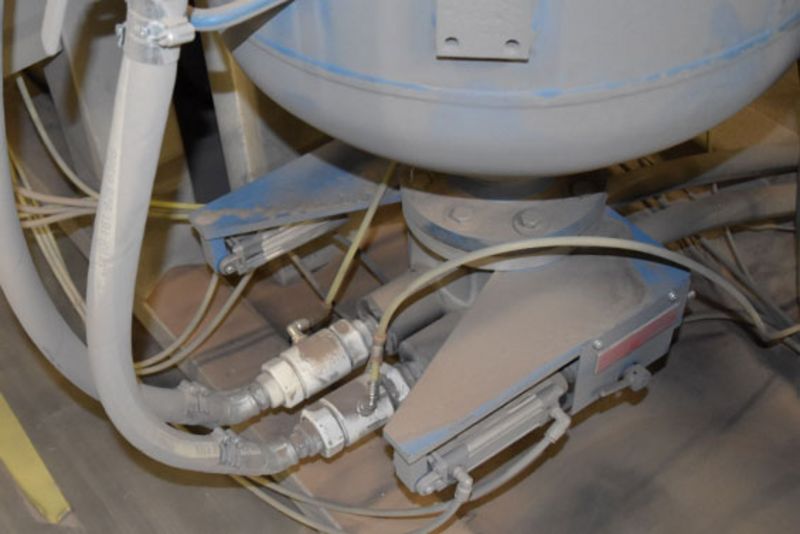

Vannes à manchons d’AKO comme robinetterie régulatrice pour transporter les boules en aluminium

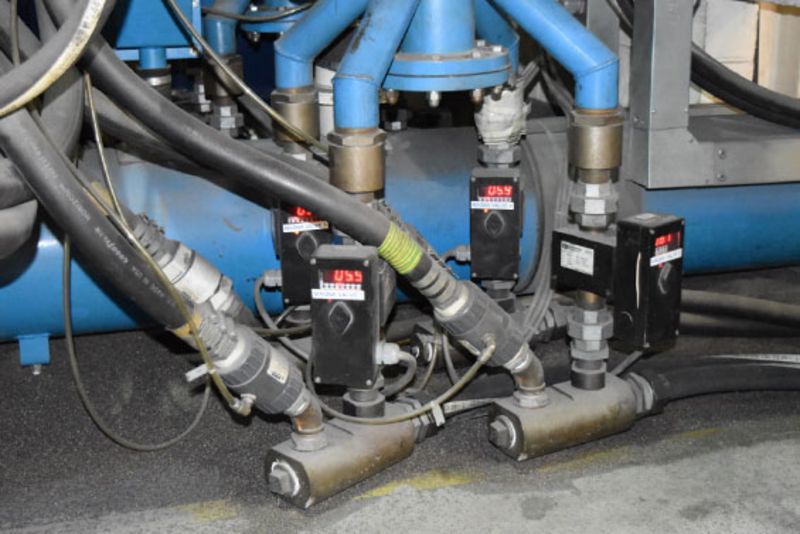

Les vannes à manchons d’AKO régulent le transport des boules d’alu dans la fabrication des composants aéronautiques
Vannes à manchons VM020.03X.70.30LA & VM020.03X.70.80 régulent les boules alu dans la fabrication de composants aéronautiques

Fin de série !
Séries suivantes :
Série VMC (configurateur)
Série VMP (configurateur)

Exigences :

  • Résistance au produit transporté (boules d’alu).
  • Fermeture fiable.
  • Ouverture/fermeture rapides.

Objectifs réalisés :

  • Les vannes à manchons montées comportent un manchon en caoutchouc naturel anti-abrasif afin de durer longtemps malgré le produit très abrasif transporté.
  • En raison de la construction des vannes à manchons d’AKO, la fermeture en forme de lèvres du manchon est absolument fiable.
  • Les vannes à manchons installées se ferment et s’ouvrent complètement avec une pression différentielle d’environ 2 bars en moins d’une seconde.

Produit :
Boules d’aluminium

Température du processus :
Température ambiante

Cycles d’ouverture et de fermeture :
Env. 70 par jour
(16 heures de service)

Pression de service :
Jusqu’à 1,0 bar

Pression de commande :
Jusqu’à 3,0 bars

Position normale :
Fermée

Expérience avec les vannes à manchons :
Plus de 10 ans

Configuration de la vanne :
Diamètre nominal : DN20
Série : VM
Corps : POM
Type de raccord : Filet intérieur, aluminium / PVC
Manchons : Caoutchouc naturel

Nom de la vanne :
VM020.03X.70.30LA
VM020.03X.70.80

Vanne suivante :
VMP020.03XK.71 (blanche)
VMP020.03XK.72 (noire)
