Pourquoi choisir les vannes à manchons AKO ?

Profitez des services du fabrication leader

Les vannes à manchons régulent le remplissage des sacs et des tonneaux

Dans une installation de remplissage pour les sacs de poudre, sable et ciment ainsi que pour les tonneaux de substances extrêmement visqueuses comme la résine, les vannes à manchons de la série VF d’un diamètre nominal DN 65 sont utilisées avec un manchon en caoutchouc naturel anti-abrasif résistant aux déformations. Elles contrôlent l’arrivée des produits dans les sacs et sont équipées d’un dispositif de sécurité ainsi que d’un détendeur proportionnel électropneumatique.

Les machines de remplissage du fabricant sont en mesure de remplir des sacs et des tonneaux d’un poids total de 1 à 25 kg. Ils les équipent en usine avec les vannes à manchons d’AKO Armaturen.

Pour remplir les sacs, le produit sort du haut de la machine de remplissage vers un bac. Ce compartiment est ensuite chargé avec l’air comprimé afin de générer une sur-pression. La vanne à manchon qui restée jusque-là fermée, s’ouvre alors, et les sacs ou les tonneaux sont remplis avec les différents produits.
Ce type de remplissage est un procédé standard dans l’industrie afin de remplir les sacs et les tonneaux. Selon le fabricant, les vannes à manchons d’AKO fonctionnent de manière beaucoup plus fiable que les registres, volets ou les vannes à boules. Elles augmentent ainsi la productivité de toute l’installation. Les vannes à manchons montées sont en plus dotées d’un dispositif de sécurité afin d’ouvrir les vannes à manchons fermées lors d’une coupure de l’air comprimé.
Le détendeur proportionnel électropneumatique qui est monté sur la vanne, permet de fermer complètement les vannes à manchons et de réaliser différentes positions intermédiaires afin de réguler grossièrement les débits. Il offre donc un avantage important pour ce type de remplissage.


Vous aussi, vous disposez d’une application semblable dans le remplissage et le dosage ?
Nous serons heureux de vous conseiller pour l’utilisation des vannes à manchons !



Avec 7 200 cycles d’ouverture et de fermeture quotidiens, la maintenance des manchons est nécessaire une à deux fois par an. Après un conseil d’AKO, la pression de commande a été diminuée de moitié afin qu’elle suffise malgré tout. En se basant sur plusieurs décennies d’expérience, on considère que la durée de vie des manchons devrait doubler.

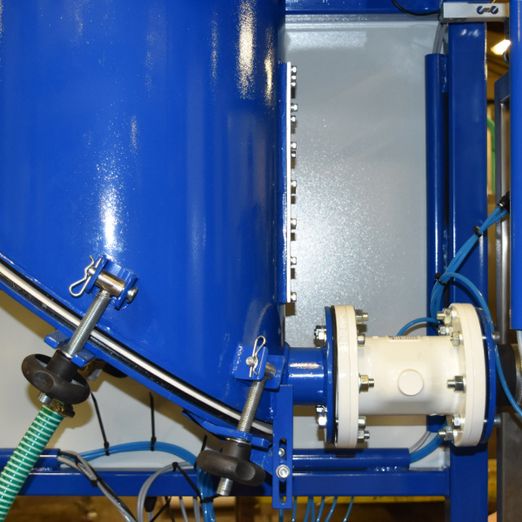

Détail : Vannes à manchons dans les installations de remplissage et de dosage

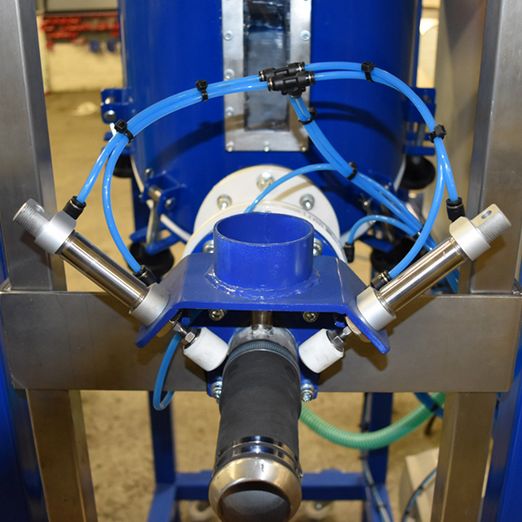

Vue de face : Vannes à manchons dans les installations de remplissage et de dosage

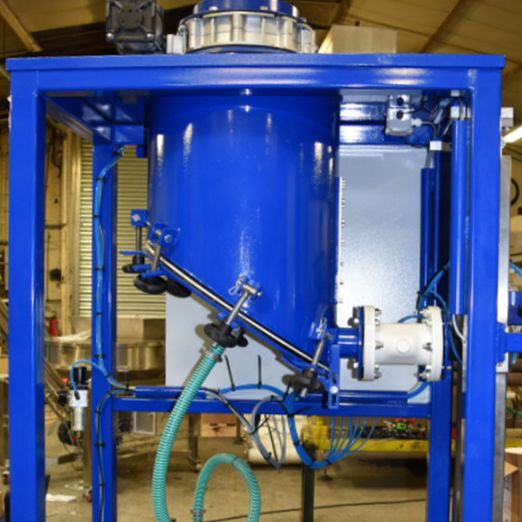

Vue latérale : Vannes à manchons dans les installations de remplissage et de dosage
Vanne à manchon VF065.03X.31.30LA dans l’installation de remplissage et de dosage

Exigences :

  • Dosage de la quantité de remplissage
  • Maintien de la vanne fermée en cas de coupure de l’air comprimé
  • Augmentation de la productivité

Objectifs réalisés :

  • Le détendeur proportionnel permet un dosage grossier du produit transporté.
  • Grâce au dispositif de sécurité, la vanne reste fermée même en cas de coupure de l’air comprimé.
  • À la fin de la période d’essai, l’exploitant de l’installation confirma l’augmentation de la productivité grâce aux vannes à manchons intégrées.

Produit :
Sacs :
ciment, poudre et sable
Tonneaux :
résine

Température du processus :
Température ambiante

Cycles d’ouverture/fermeture par jour :
2 400 – 7 200

Pression de commande :
6 bars

Option :
Dispositif de sécurité
Détendeur proportionnel

Configuration de la vanne :
Diamètre nominal : DN 65
Série : VF
Corps : aluminium
Type de raccord : Bride, aluminium avec insert en acier
Manchons : Caoutchouc naturel

Nom de la vanne :
VF065.03X.31.30LA
