Les vannes à manchons mécaniques assurent un remplissage exact des Big Bags

Le fabricant d’installations de remplissage de Big Bags intègre en usine les vannes à manchons mécaniques de la série OV avec un diamètre nominal DN 150. Chaque vanne à manchon mécanique dose le produit rempli dans les Big Bags.

Les installations pour Big Bags sont dotées d’un bac collecteur en forme de trémie où une sous-pression de 500 mbars est présente. Le produit à remplir dans les Big Bags est aspiré depuis la conduite à l’aide de vide, puis collecté dans le bac en ouvrant manuellement la vanne à manchon mécanique s’y trouvant afin de remplir les Big Bags placés en-dessous.

Le constructeur monte normalement des registres dans les installations de remplissage. Cependant ces dernières posaient des problèmes avec les produits très abrasifs comme les produits en vrac, car les plaques du registre s’usaient rapidement ou le siège du corps du registre se bloquait avec le produit, et empêchait le registre de se fermer complètement. C’est pourquoi pour les produits très abrasifs, le constructeur mise depuis plu de 25 ans sur la robinetterie d’AKO qui a prouvé sa longévité même pour des produits compliqués.


Vous aussi, vous disposez d’une application semblable dans le remplissage et le dosage ?
Nous serons heureux de vous conseiller pour l’utilisation des vannes à manchons mécaniques !



La vanne montée ici se charge de deux des principales tâches du système complet, soit le dosage et le blocage du produit à remplir. Leur parfait fonctionnement fiable est donc essentiel. Un autre avantage des vannes à manchons d'AKO Armaturen montées par rapport aux autres types de vannes : la vanne à manchon mécanique ne comprend que peu de composants, soit le corps, le manchon et le mécanisme. Les constructions complexes des vannes comme c’est le cas des autres types de vannes (par ex. les vannes à boules, les registres, les clapets. etc.) ne sont pas nécessaires sur les vannes à manchons mécaniques d’AKO Armaturen. Grâce à cette construction simplifiée, les coûts de maintenance ainsi que le temps nécessaire lors de leur utilisation, diminuent nettement.

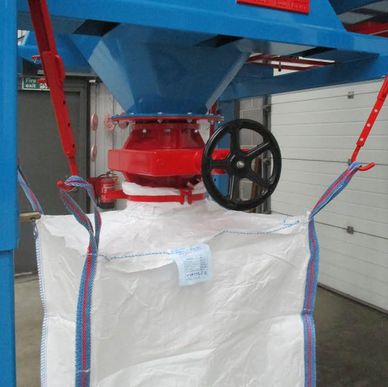

La vanne à manchon mécanique régule le remplissage des Big Bags

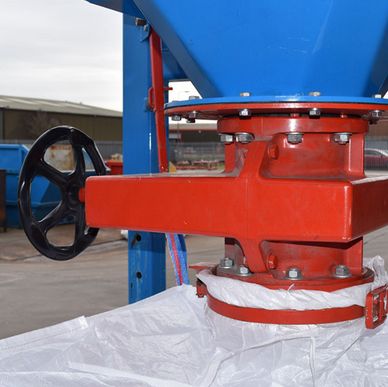

La vanne à manchon mécanique avec une molette pour remplir les Big Bags

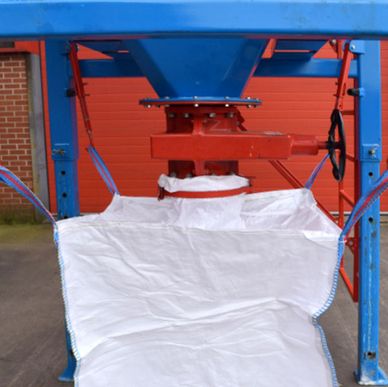

Vanne à manchon mécanique avec commande manuelle dans une installation de remplissage

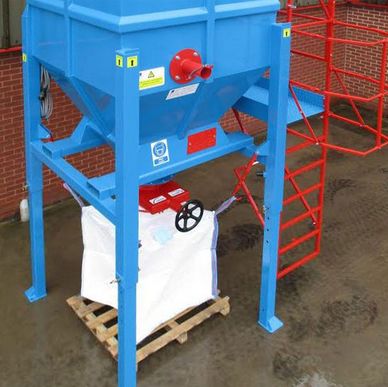

Remplissage de Big Bags avec une vanne à manchon
Vanne à manchon mécanique OV150.03.30M dans le remplissage d’un Big Bag

Exigences :

  • Résistance aux produits très abrasifs.
  • Entretien simplifié et peu de temps d’arrêt.

Objectifs réalisés :

  • La vanne à manchon mécanique avec un manchon anti-abrasif en caoutchouc naturel a été montée. Cela permet de garantir une longue vie même avec des produits abrasifs.
  • Entretien simplifié et peu de temps d’arrêt.

Produit :
Ciment, granulés, produits en vrac ou produits légers comme les peluches, les flocons de poussière ou la poudre

Température du processus :
Température ambiante

Pression de service :
500 mbars

Expériences avec les vannes à manchons mécaniques :
Plus de 25 ans

Configuration de la vanne :
Diamètre nominal : DN 150
Série : OV
Corps : aluminium
Type de raccord : Bride
Entraînement : Volant
Manchons : Caoutchouc naturel

Nom de la vanne :
OV150.03.30M
